Конструкції SUPERCOR

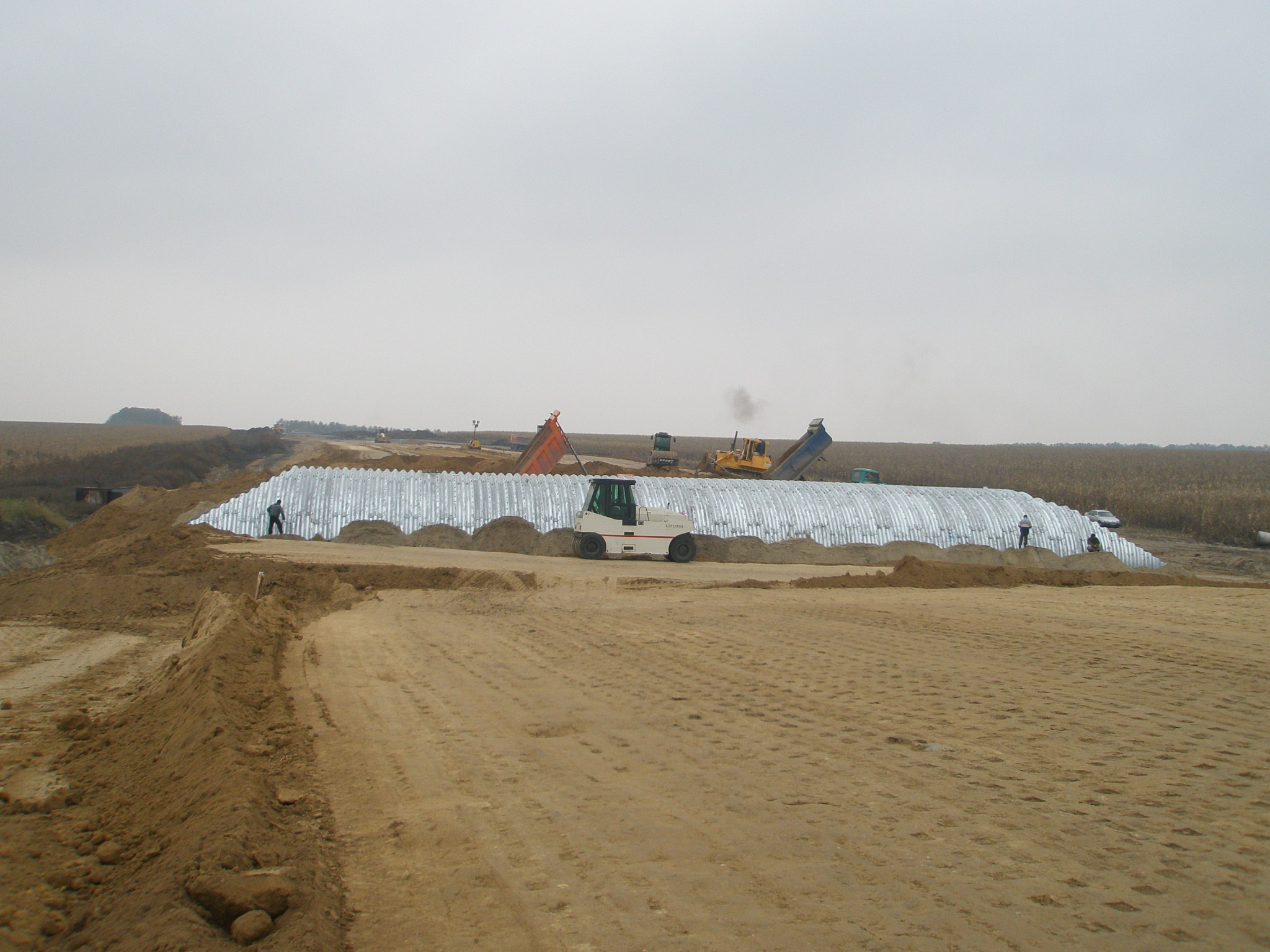

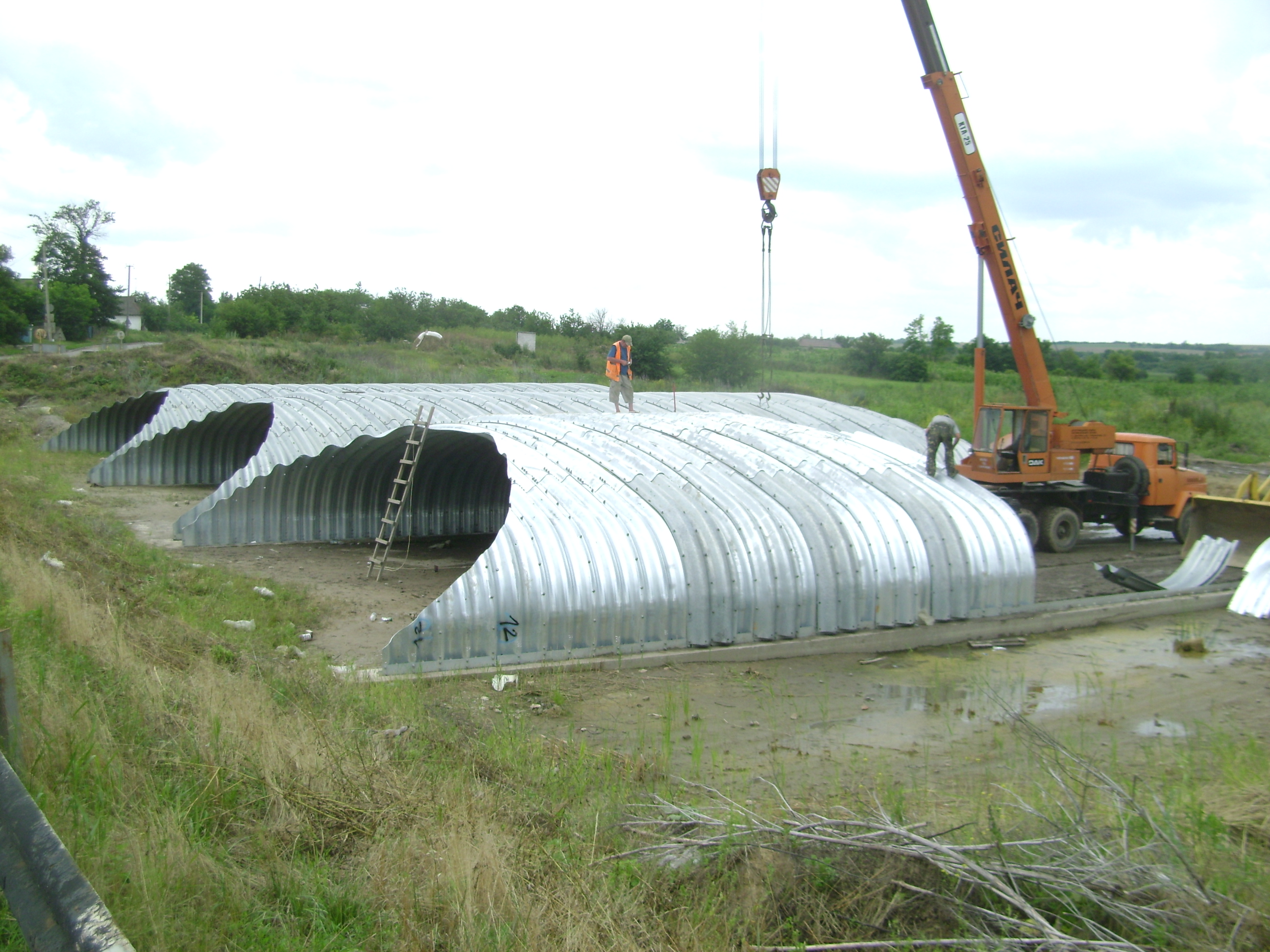

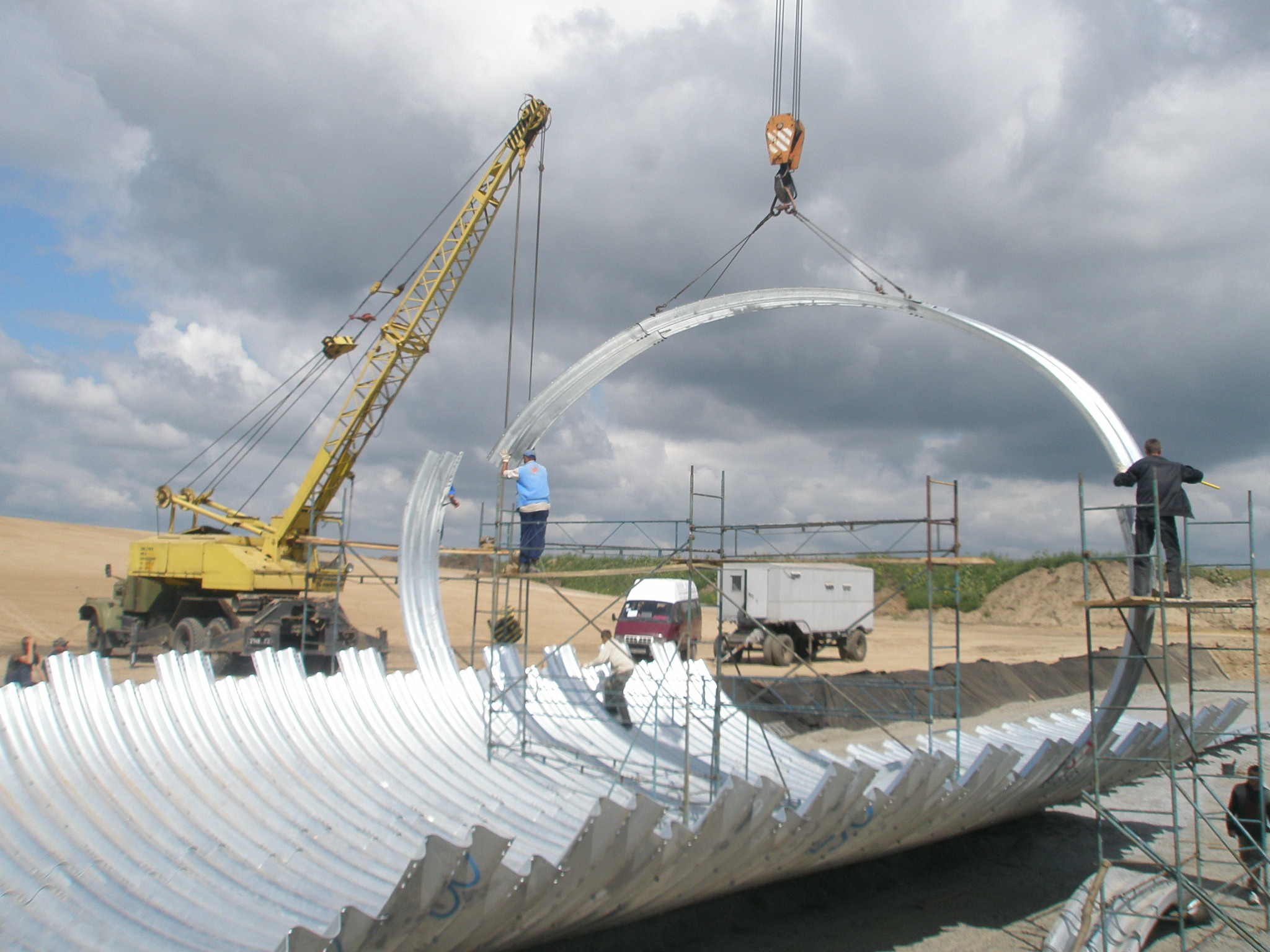

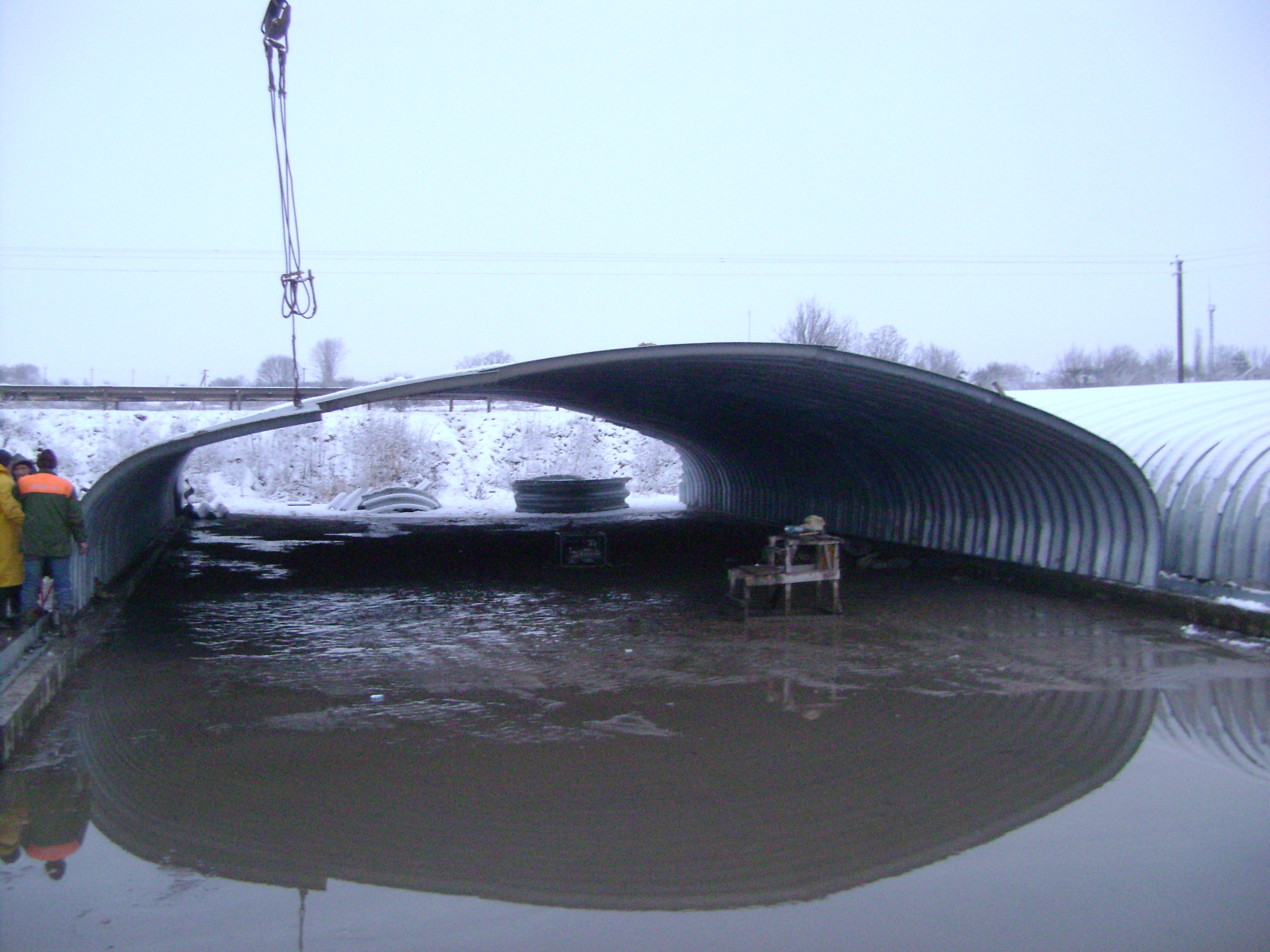

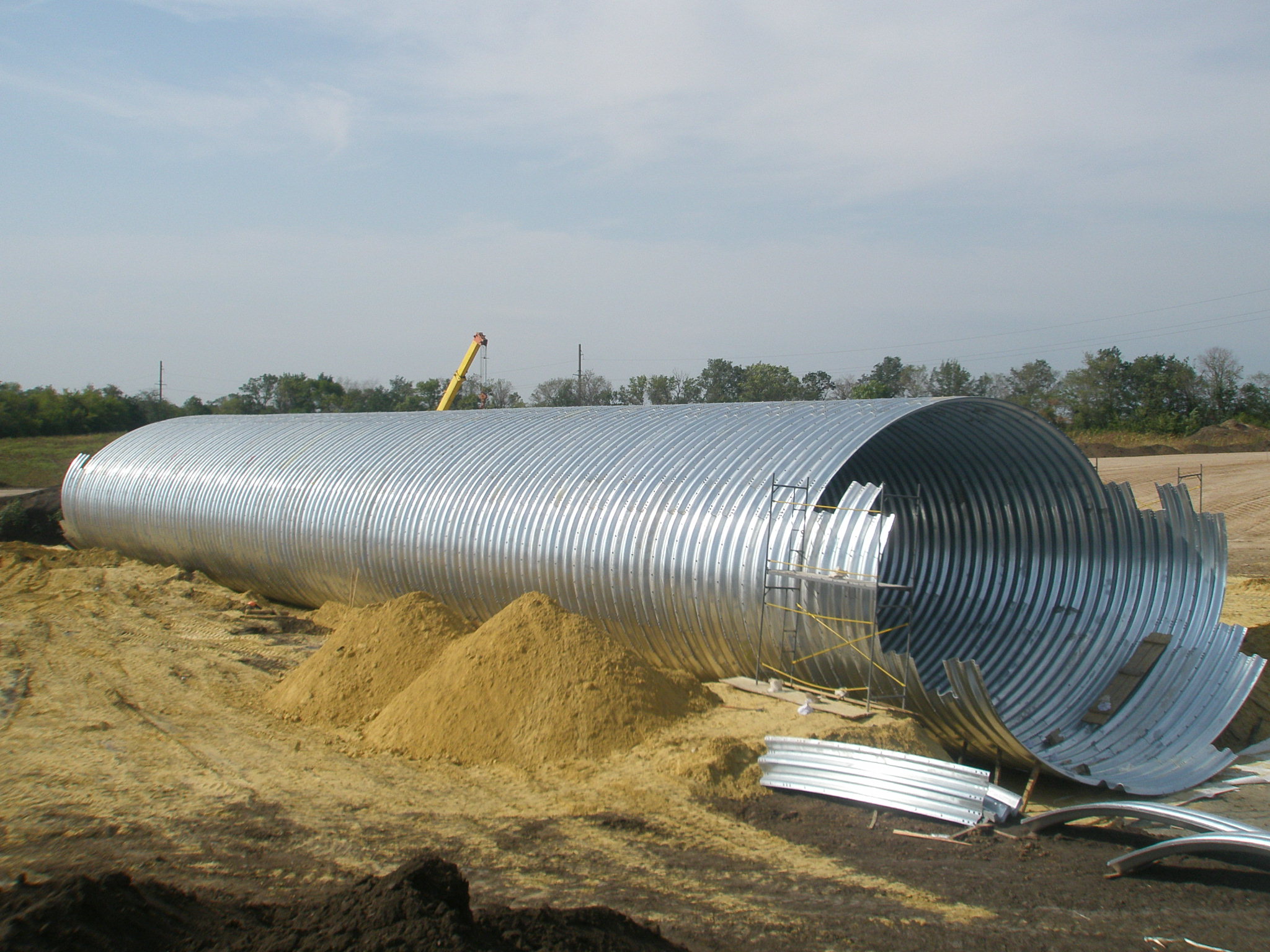

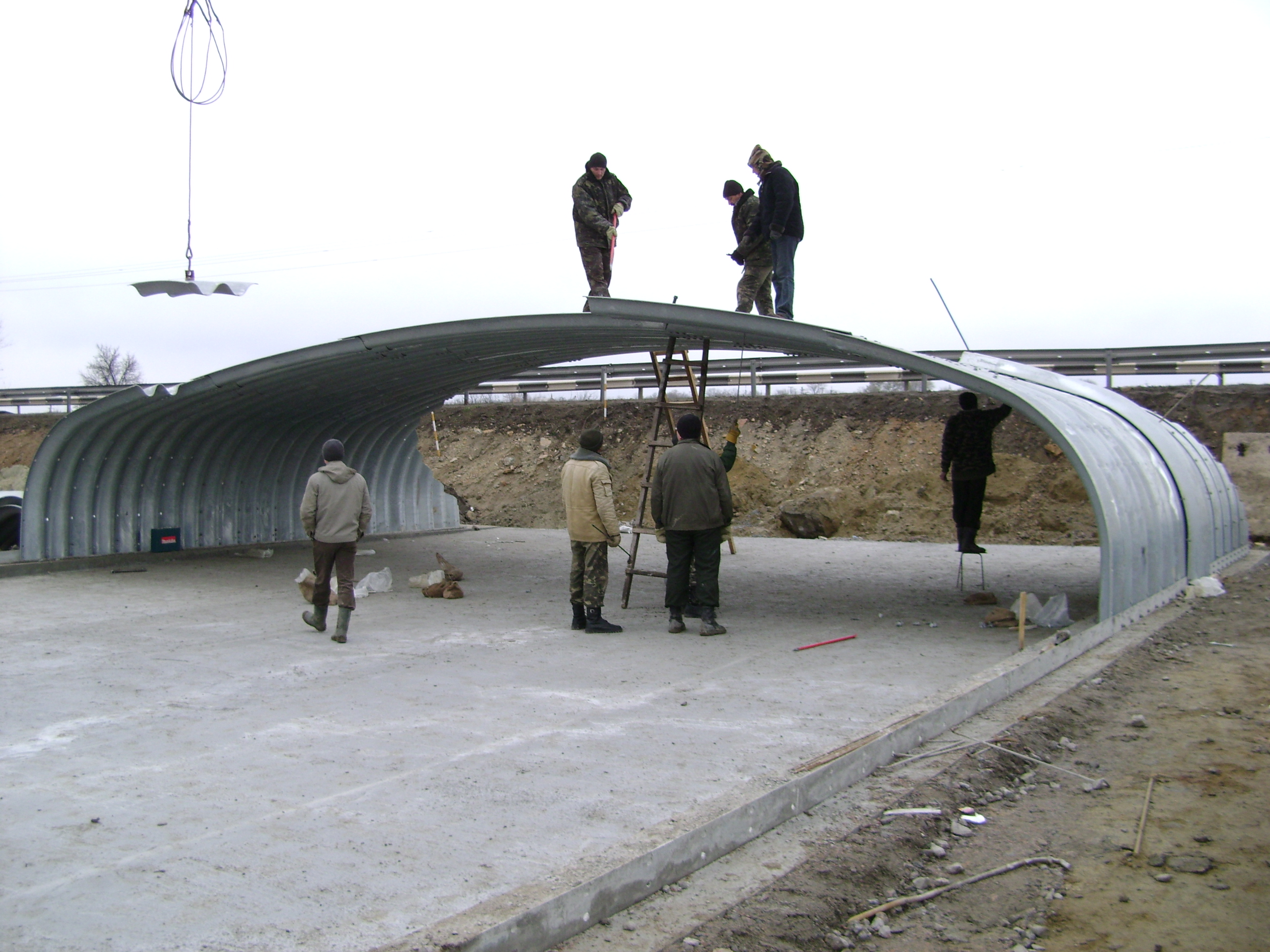

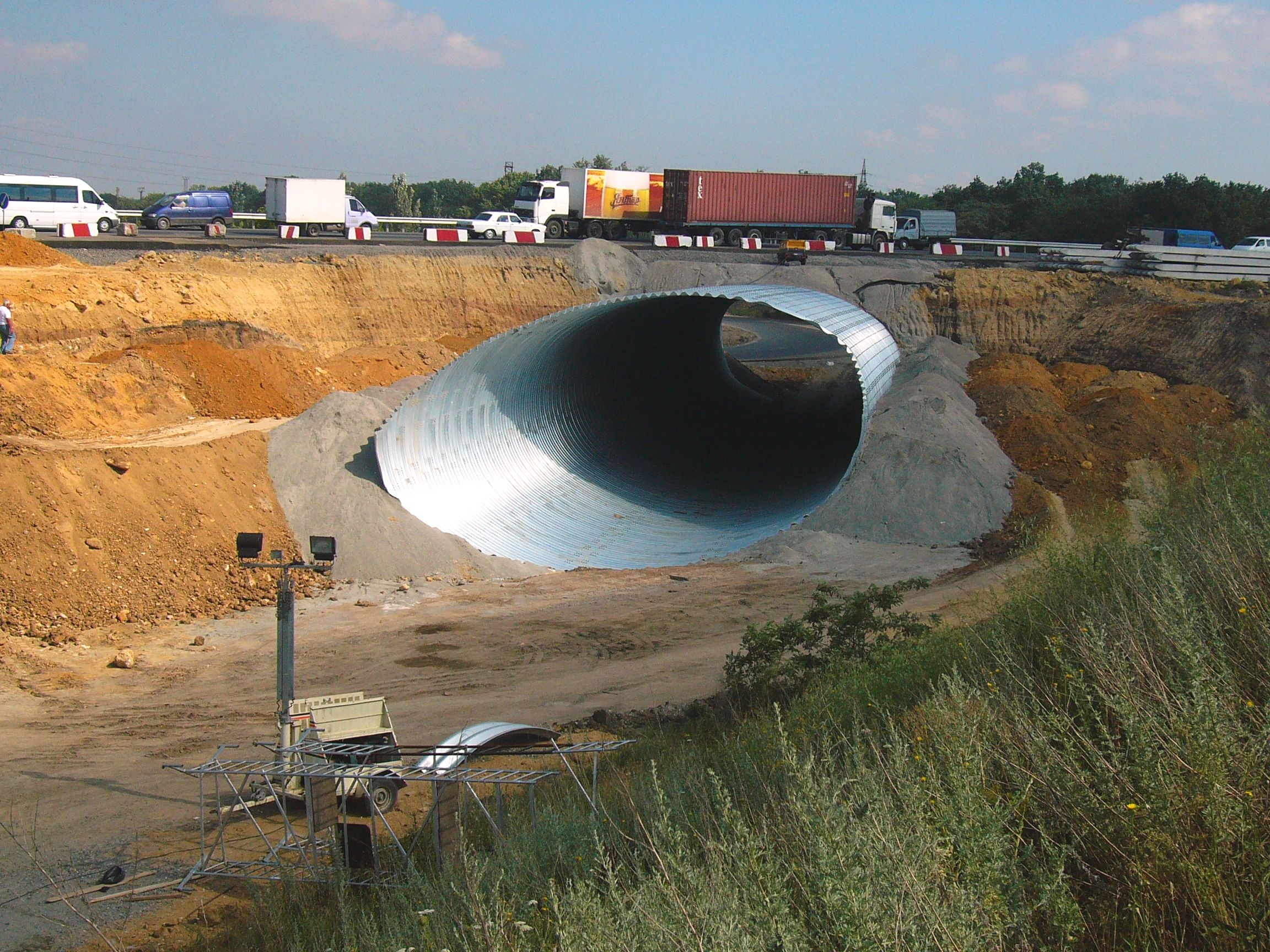

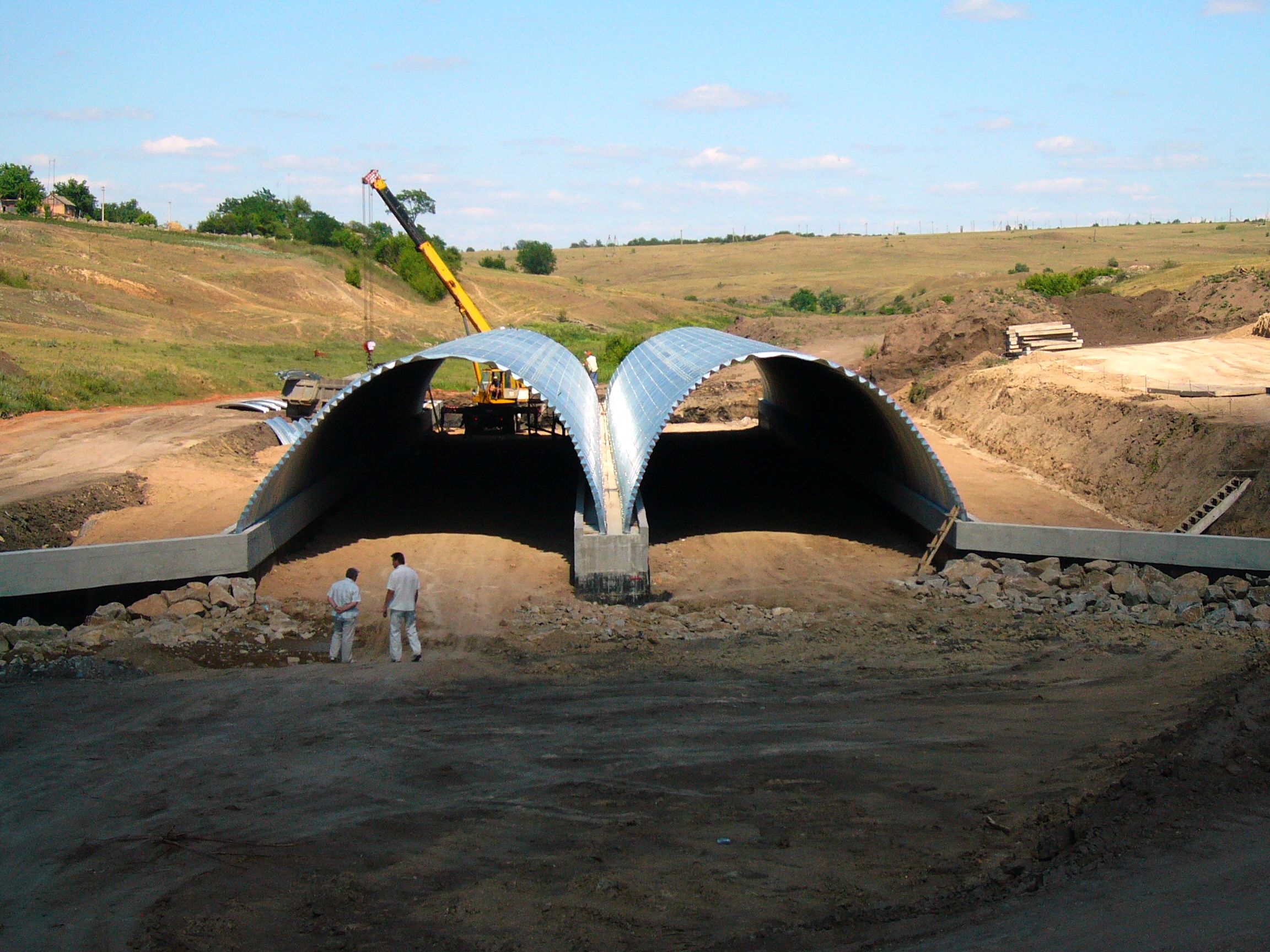

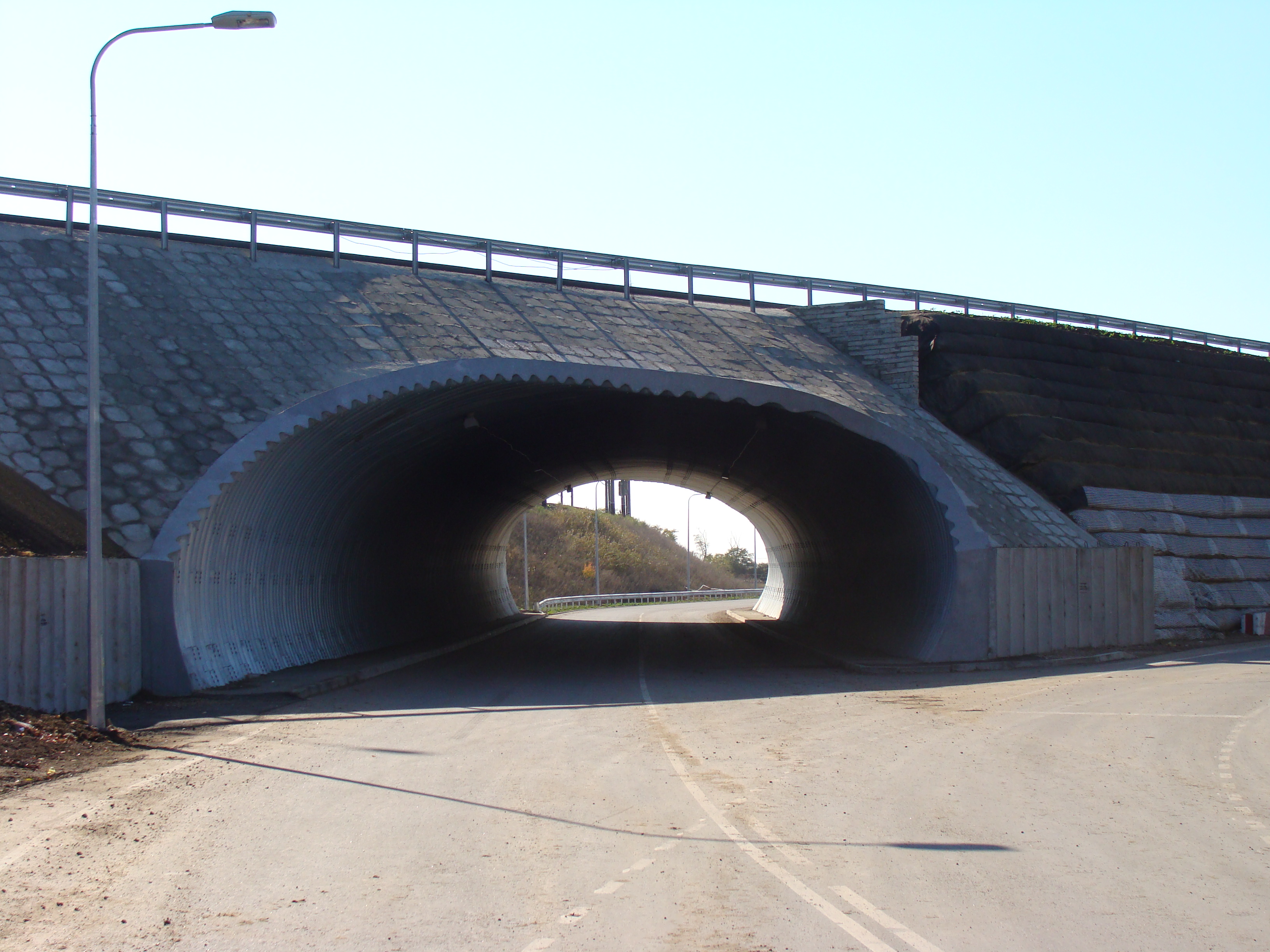

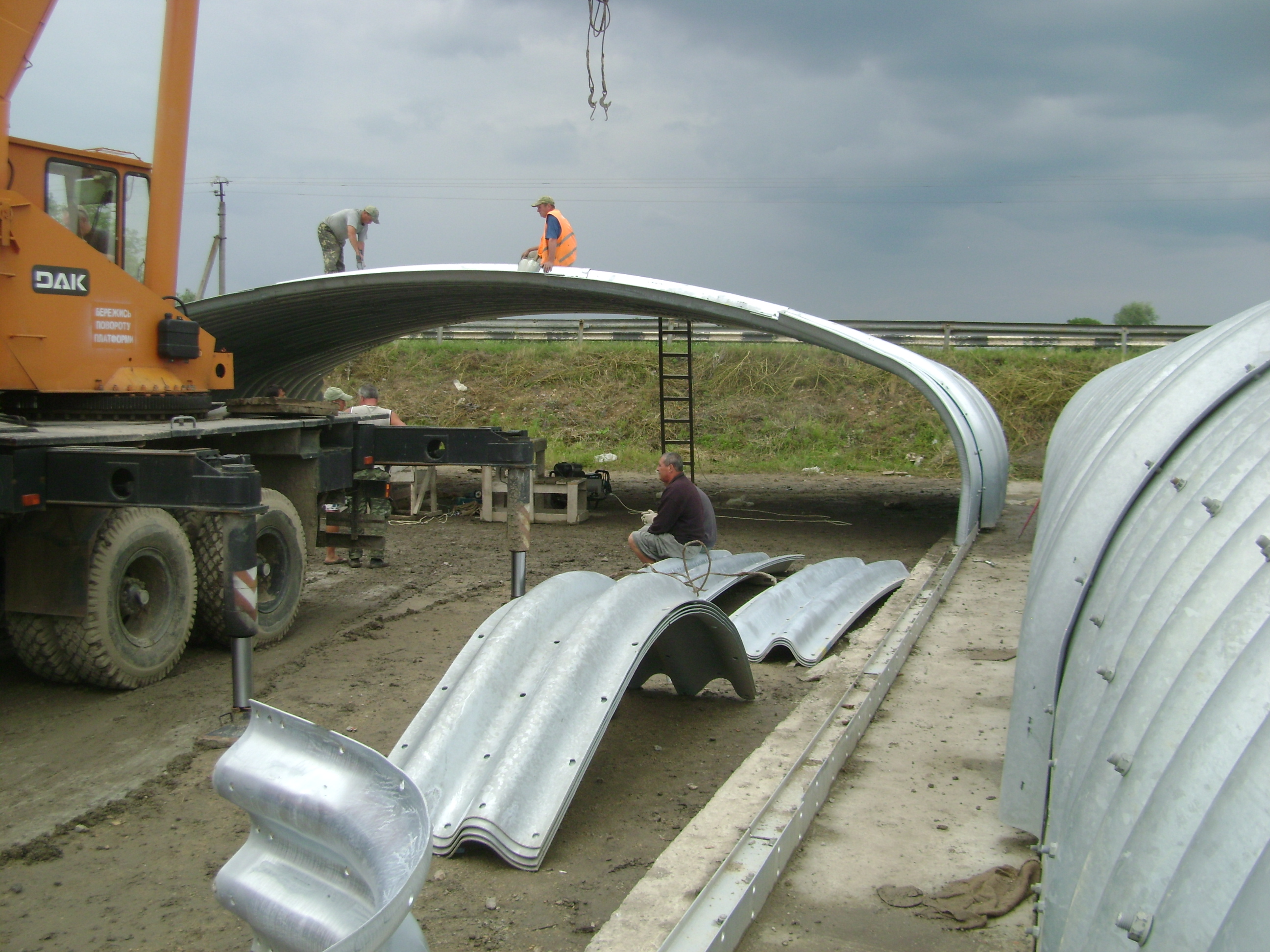

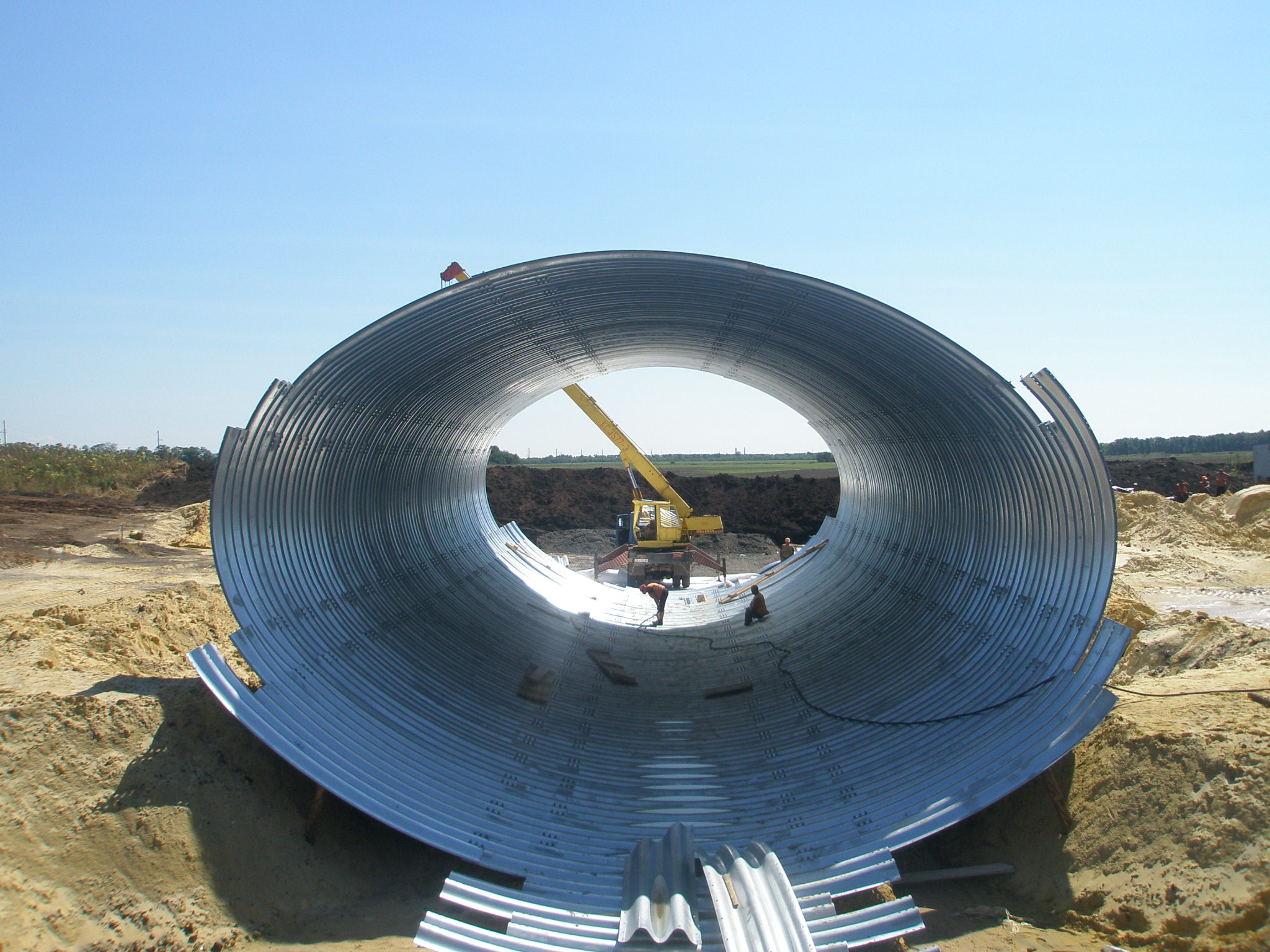

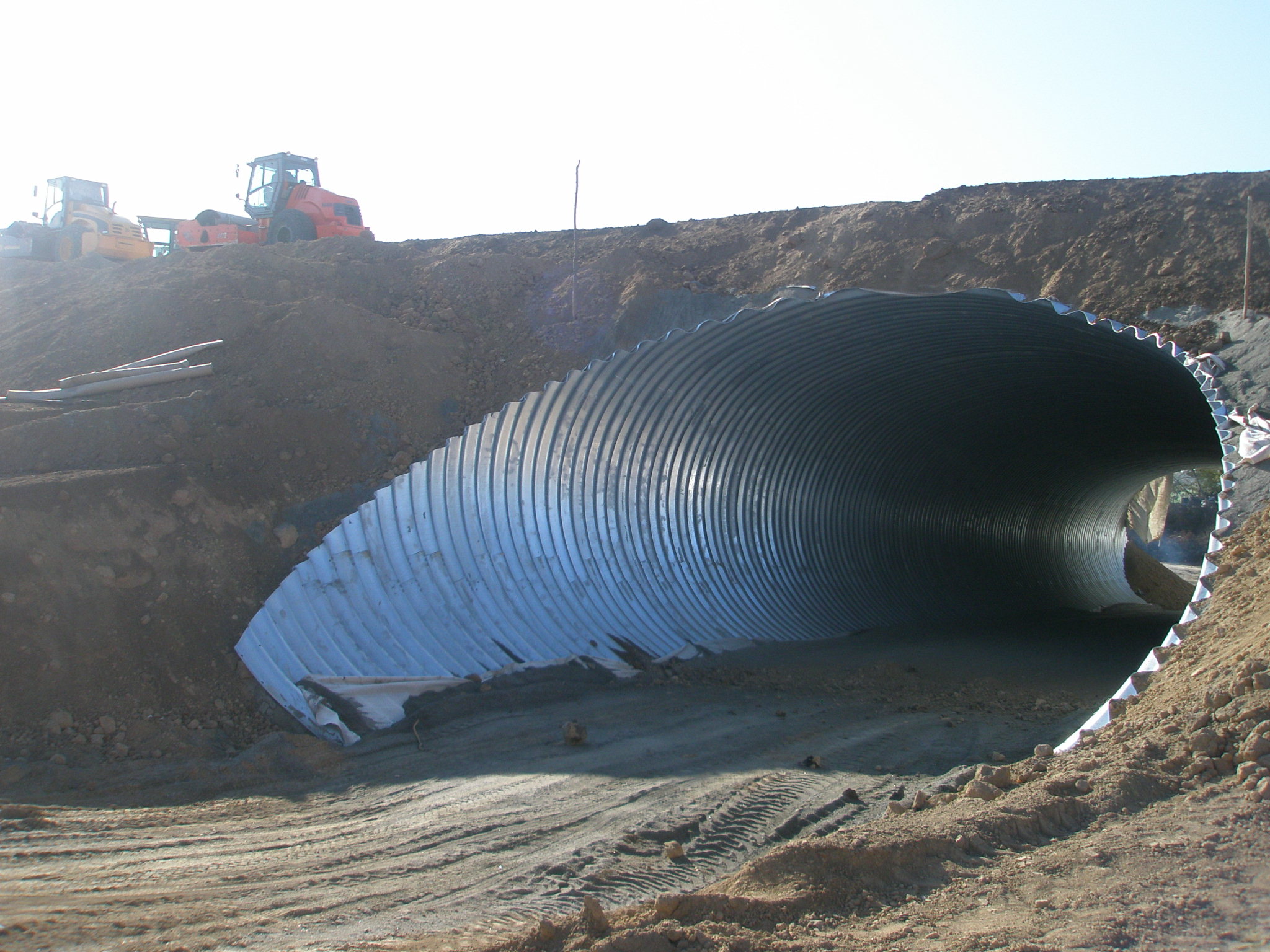

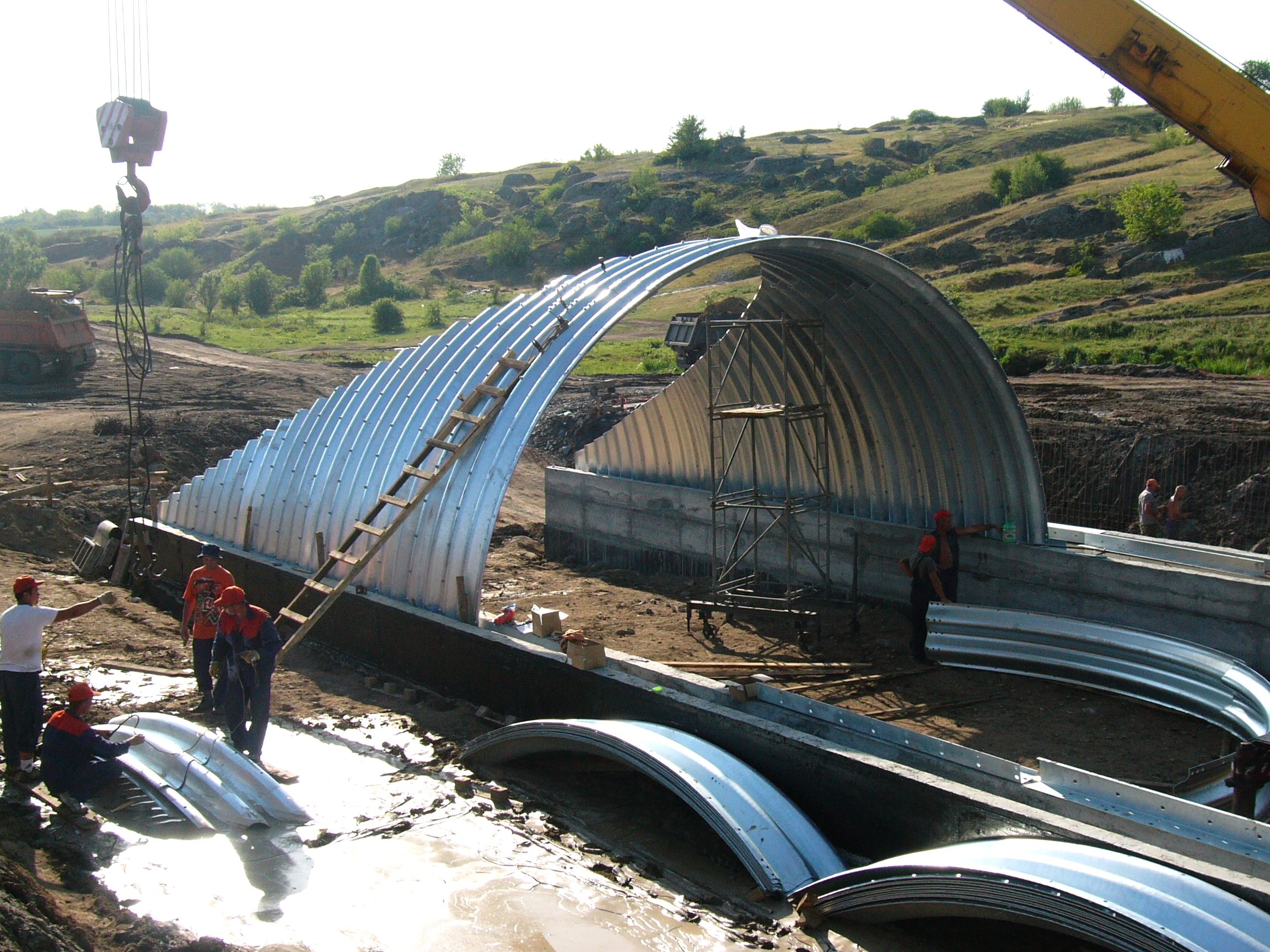

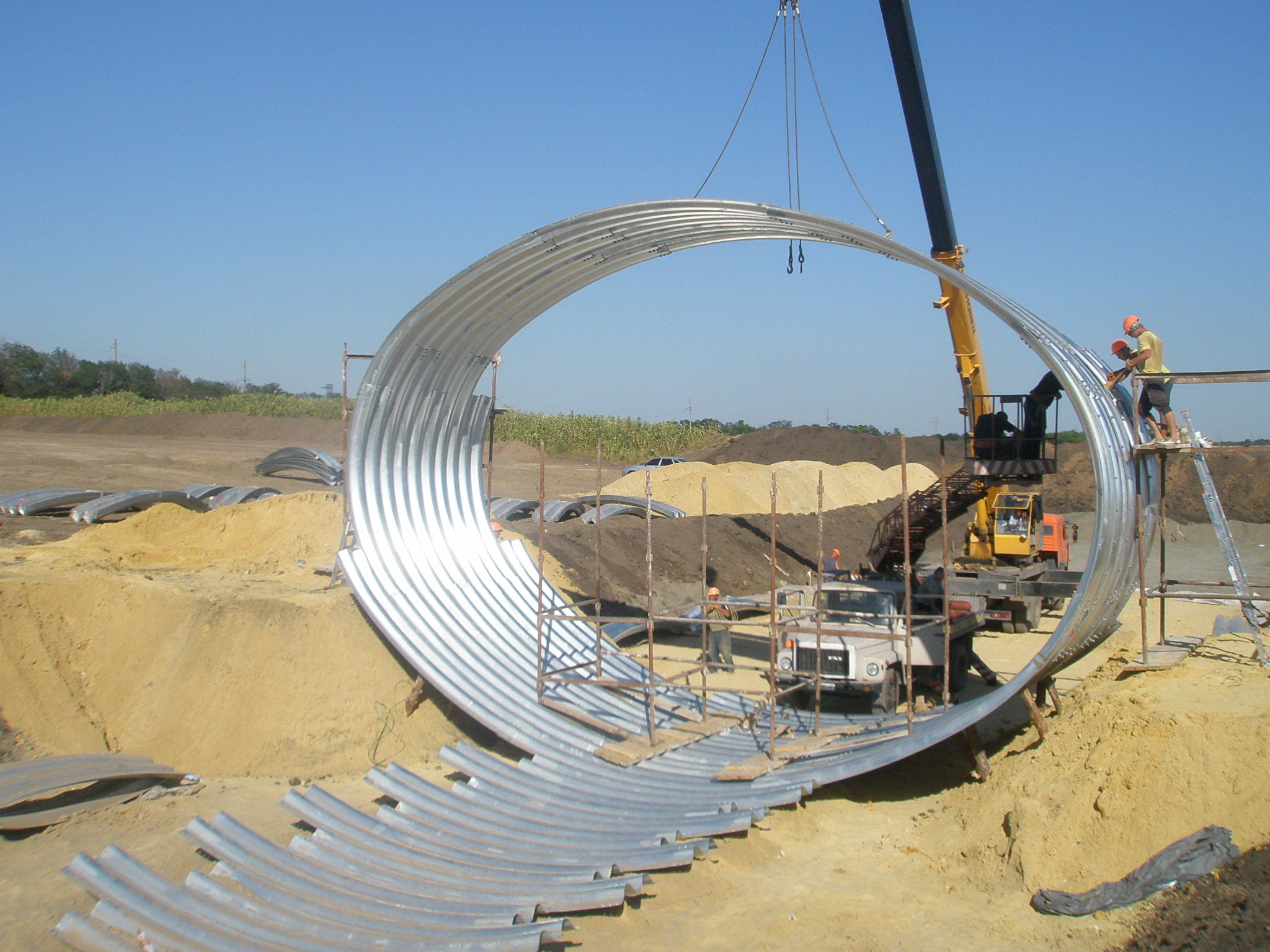

SuperCor - це основна альтернатива залізобетонних конструкцій при будівництві штучних споруд різноманітної форми: коло, арка, еліпс, труби овальної форми. Конструкції складаються з окремих елементів – гофрованих листів, вигнутих за заданими радіусами та об'єднаних між собою в поздовжньому та поперечному напрямках за допомогою високоміцних болтів.



Галузі застосування:

• мости;

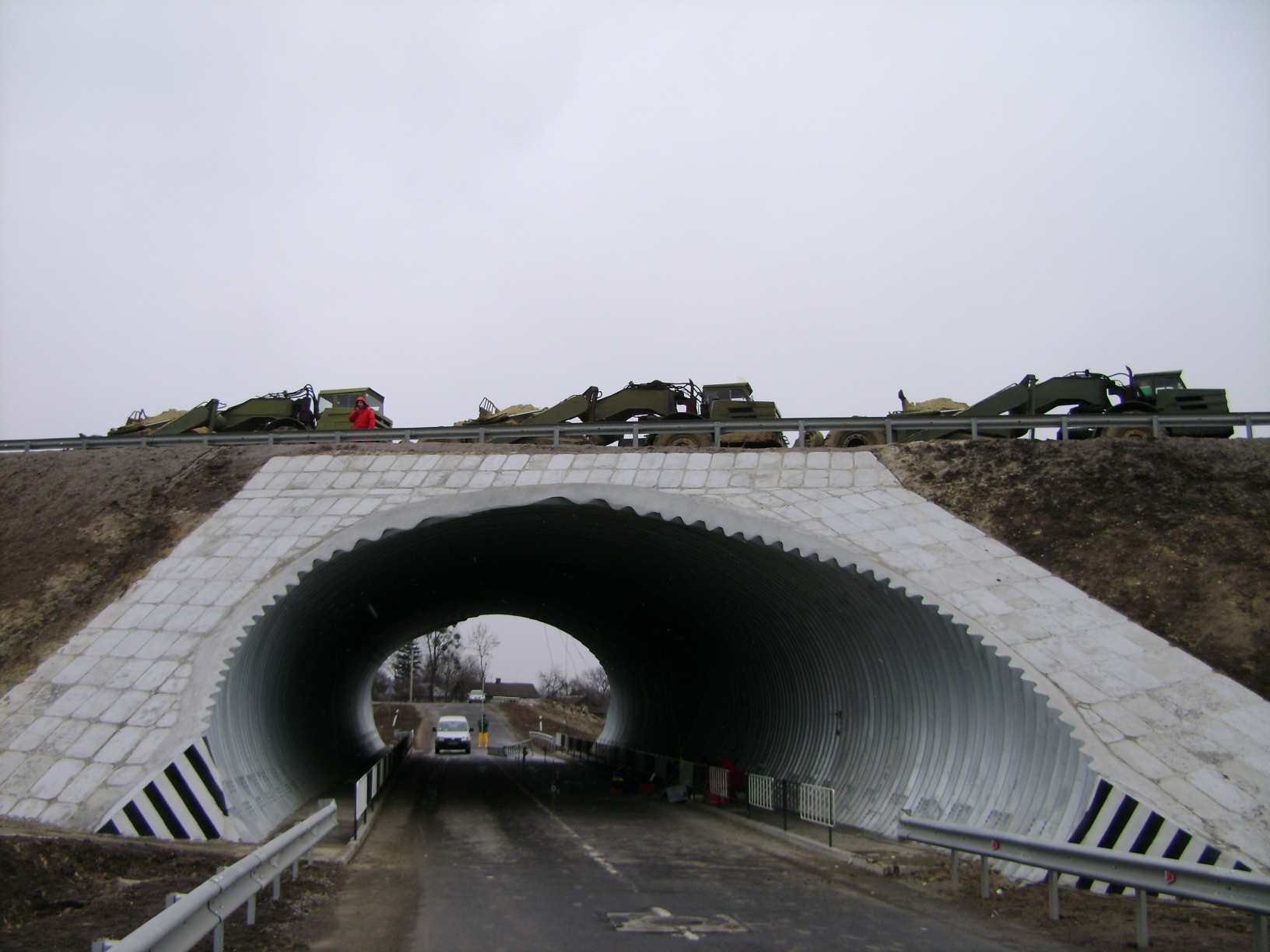

• шляхопроводи;

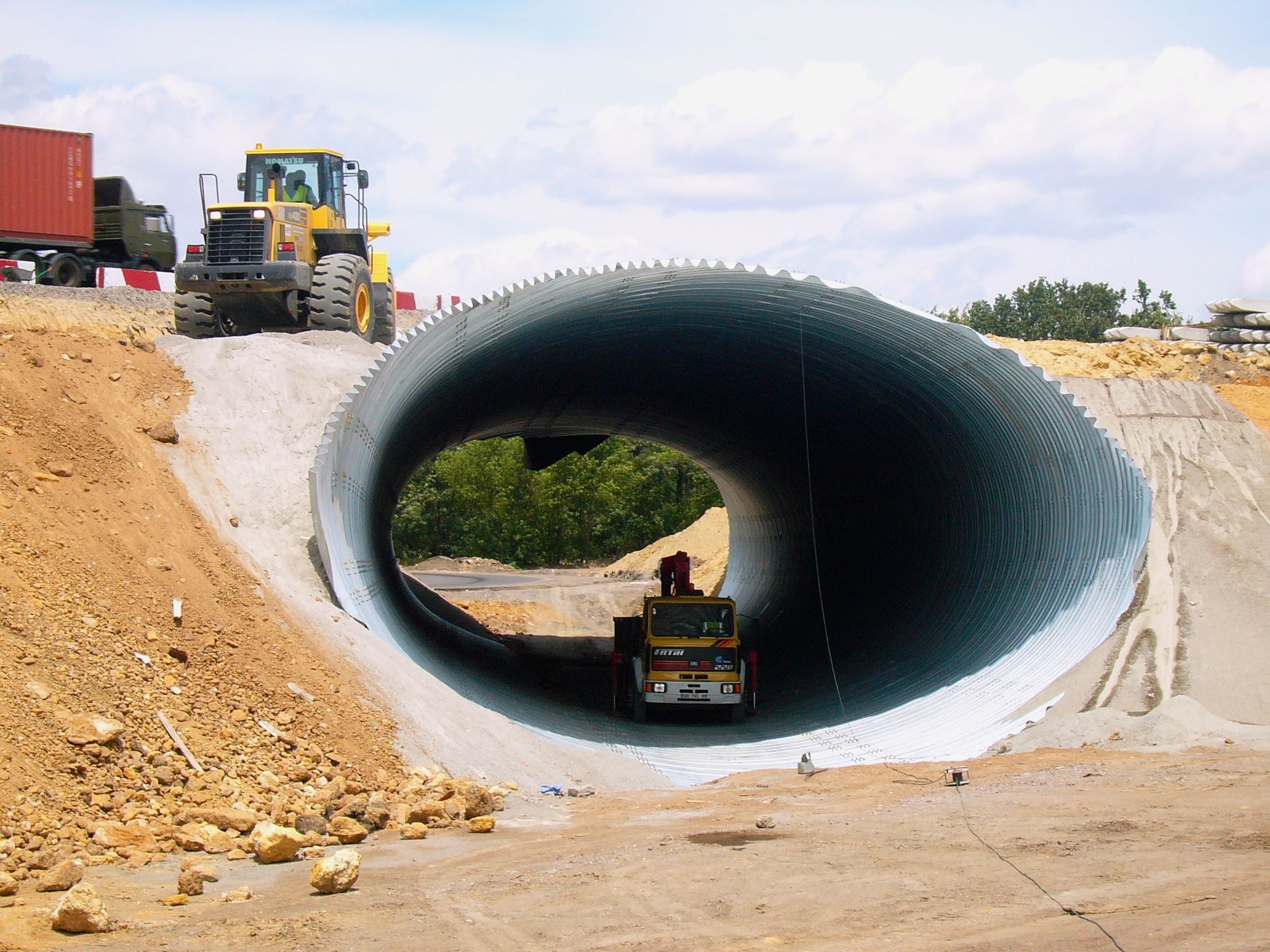

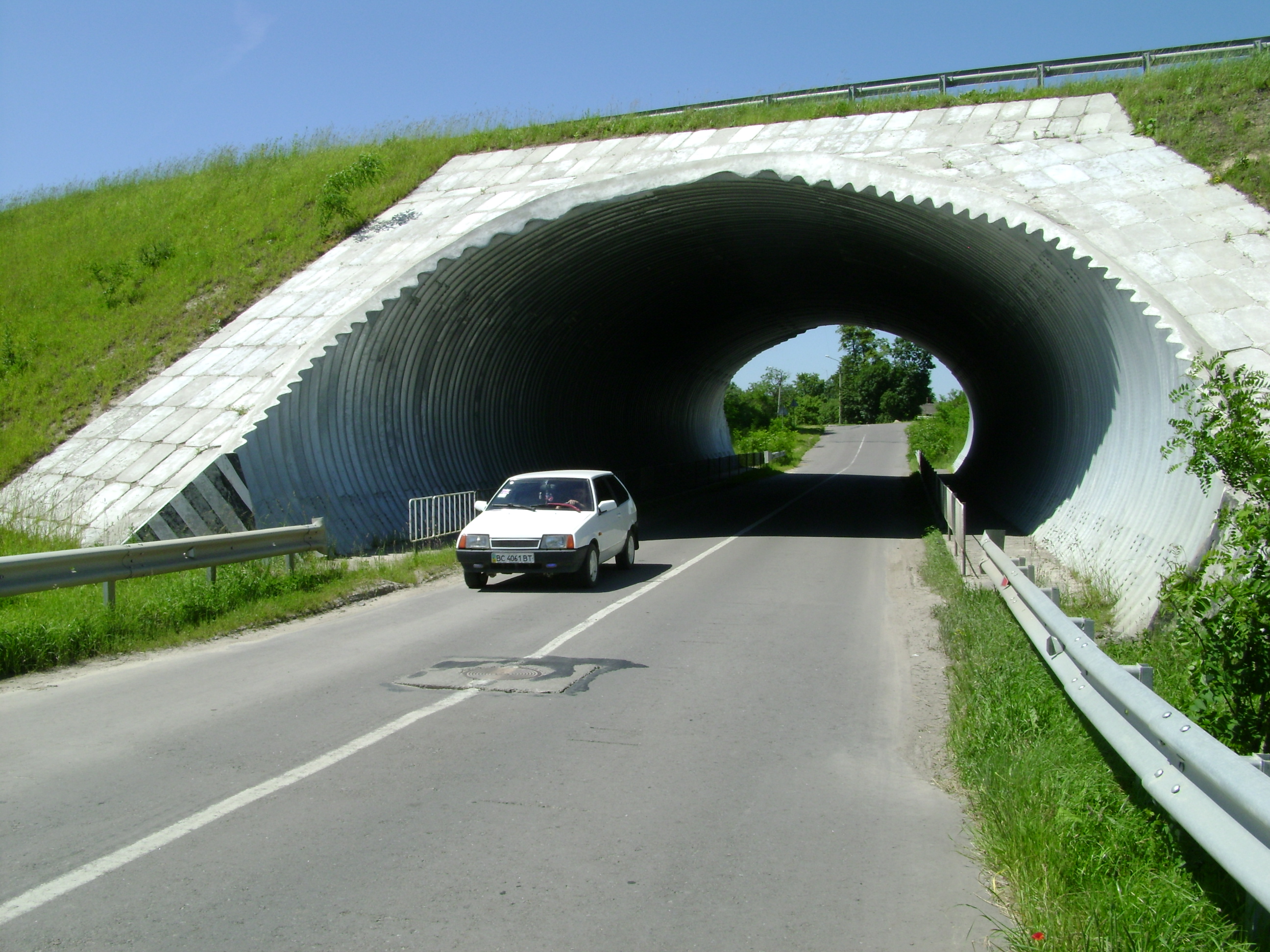

• тунелі;

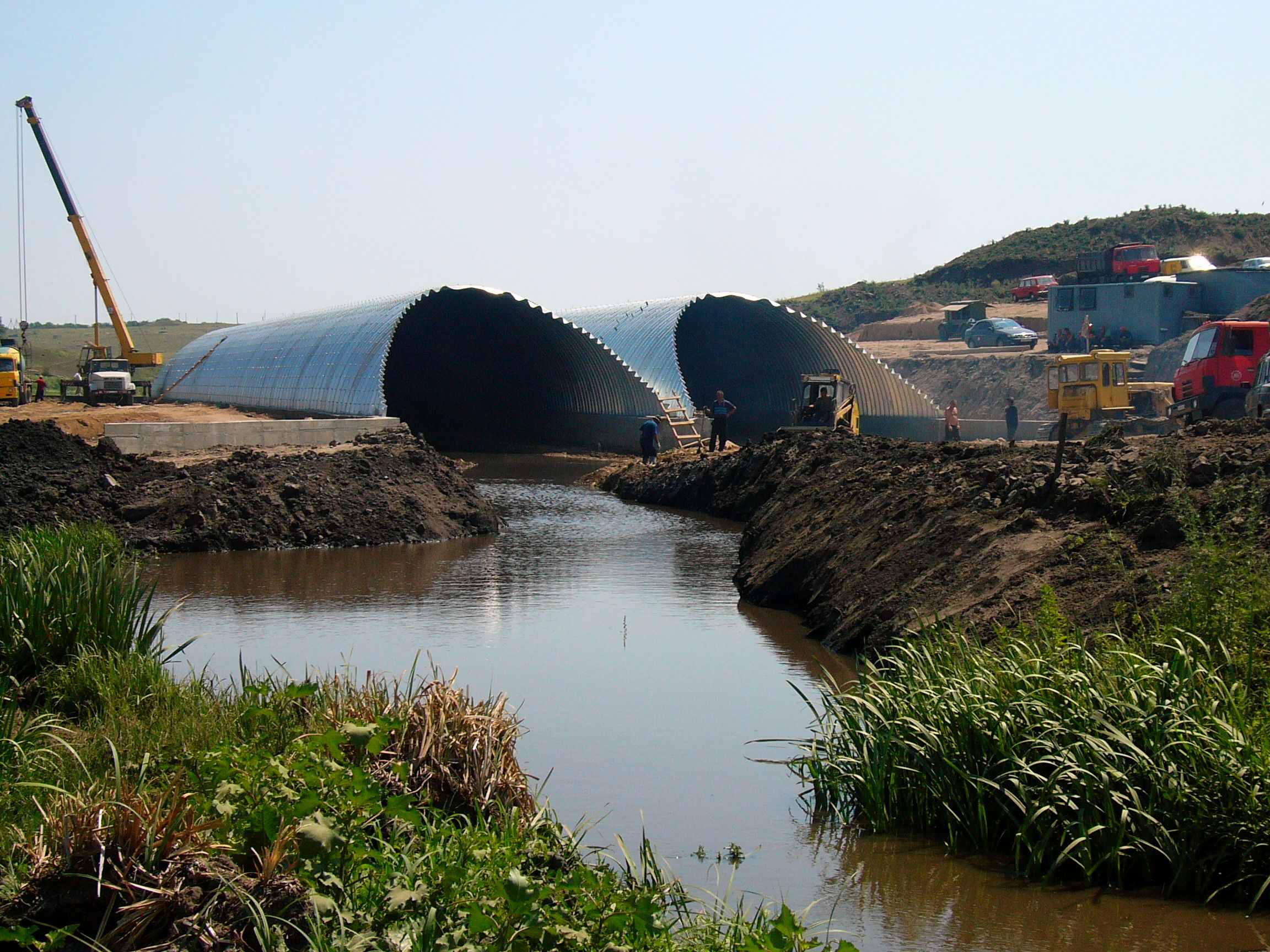

• водопропуски;

• пішохідні переходи;

• скотопрогони та біопереходи;
• захисні футляри для інженерних комунікацій;

• ангари;

• захист стрічкових конвеєрів;

Захист



1 рівень захисту

виконується методом гарячого цинкування. Товщина покриття: 42 або 70 мікрон в залежності від агресивності середовища.



2 рівень захисту

Виконується методом гарячого цинкування. Товщина покриття: 70 - 80 мікрон в залежності від агресивних середовища +200 мікрон епоксидної фарби.





Переваги



• оптимізація витрат на транспортування та будівництво;
• не вимагають додаткового обслуговування та мають терміни експлуатації понад 100 років;
• стійко переносять механічні впливи та інші несприятливі умови навколишнього середовища;
• легкий монтаж, що дозволяє значно прискорити процес роботи;
• висока міцність при невеликій масі;
• сейсмічно стійка конструкція;
• різноманітний вибір форм та розмірів;
• надійні у будь-яких кліматичних умовах;
• екологічно безпечні;
• органічно вписуються в природний ландшафт;
• захист від корозії в агресивному середовищі.



Товщина листа,   мм	Площа поперечного перерізу по А  мм2/мм	Момент інерції І,   мм4/мм	Супротив згину W,  мм3/мм	Корисна ширина листа, мм
5.5	6,968	17141,15	235,62	760
6	7,90	18184,0	249,1
7	8,867	21897,45	297,92

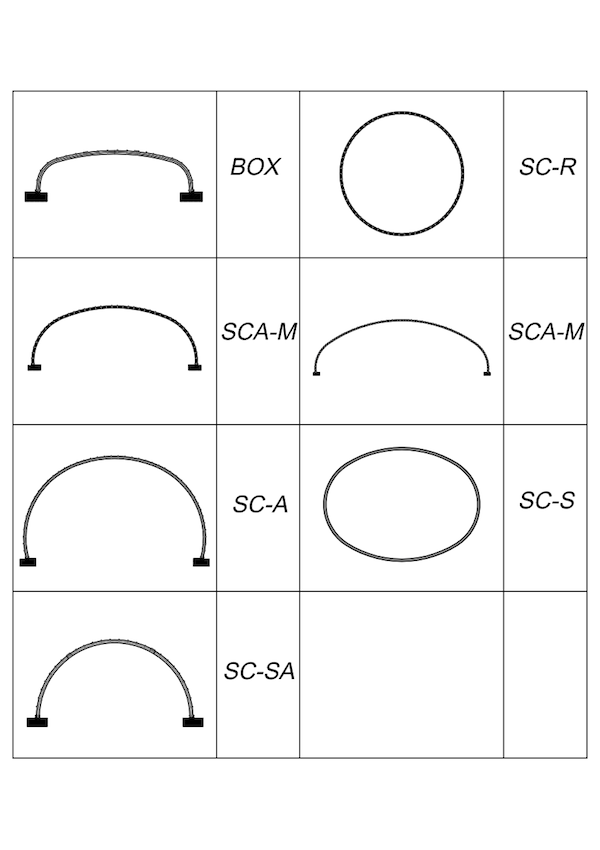

Конструкції SuperCor виробляються в таких конфігураціях: круг, горизонтальний элліпс, арки стандартной форми та не стандартної форми ВОХ. Розмір конструкції від 3,20 м до 25 м.
